医用气体工程设计解析：供氧与负压系统绘制

医用气体工程中，供氧与负压系统的绘制如同吊兰生长般，需条理清晰、贴合实际，既要呈现系统核心逻辑，又要为后续施工提供明确指引。以下从绘制原则、核心组件标注、管路布局及细节把控四方面，解析系统绘制要点。
一、绘制遵循的核心原则
系统绘制需以 “合规、清晰、适配” 为导向。首先贴合《医用气体工程技术规范》（GB 50751），确保组件选型、管路参数标注符合标准；其次画面布局简洁，避免线条重叠，用不同线型区分供氧（如实线）与负压（如虚线）管路，关键节点用醒目符号标注；同时结合医院建筑布局，预留科室扩展空间，比如在病房区域管路末端标注可延伸接口，适配未来床位增加需求。
二、核心组件的绘制与标注
（一）供氧系统组件
气源装置：液氧储罐绘制为圆柱形，标注容积（如 “5m³”）与设计压力（如 “1.6MPa”）；汇流排用平行管道加阀门符号表示，注明气瓶数量（如 “每组 8 瓶”），并标注备用切换装置位置。

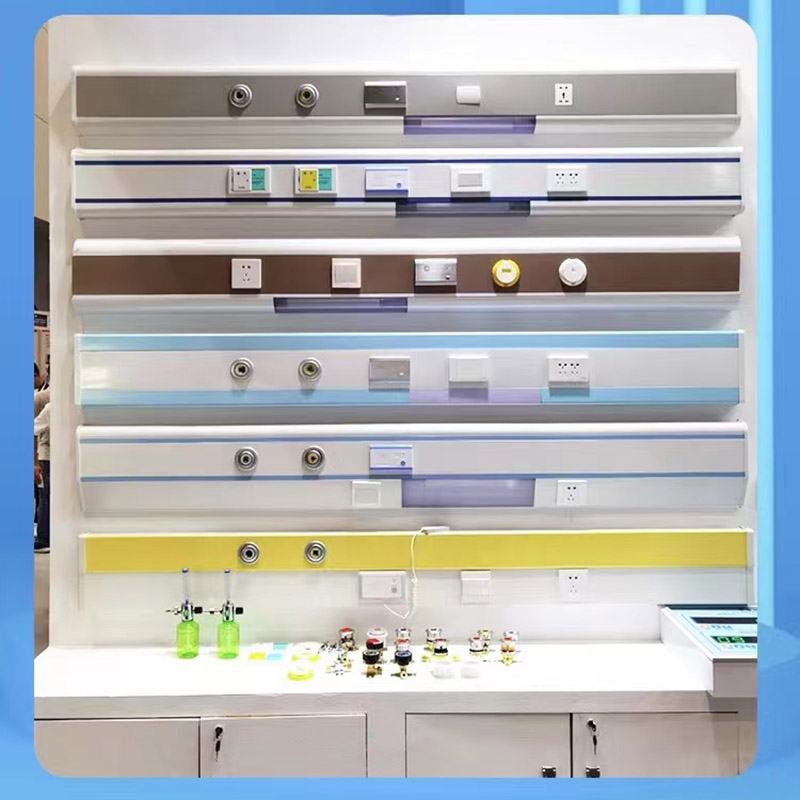

输送与终端：主管道标注管径（如 “DN25”）与材质（如 “脱脂紫铜”）；楼层分支管道连接终端区域，用 “○+O₂” 符号表示氧气终端，标注每区域终端数量（如 “病房每间 2 个”），手术室、ICU 等重点区域终端需单独标注 “优先供气”。

（二）负压系统组件
负压源：真空泵组绘制为矩形，标注型号与抽气量（如 “20m³/h”）；负压罐用带压力表的圆形表示，标注设计负压值（如 “-0.02~-0.08MPa”）。

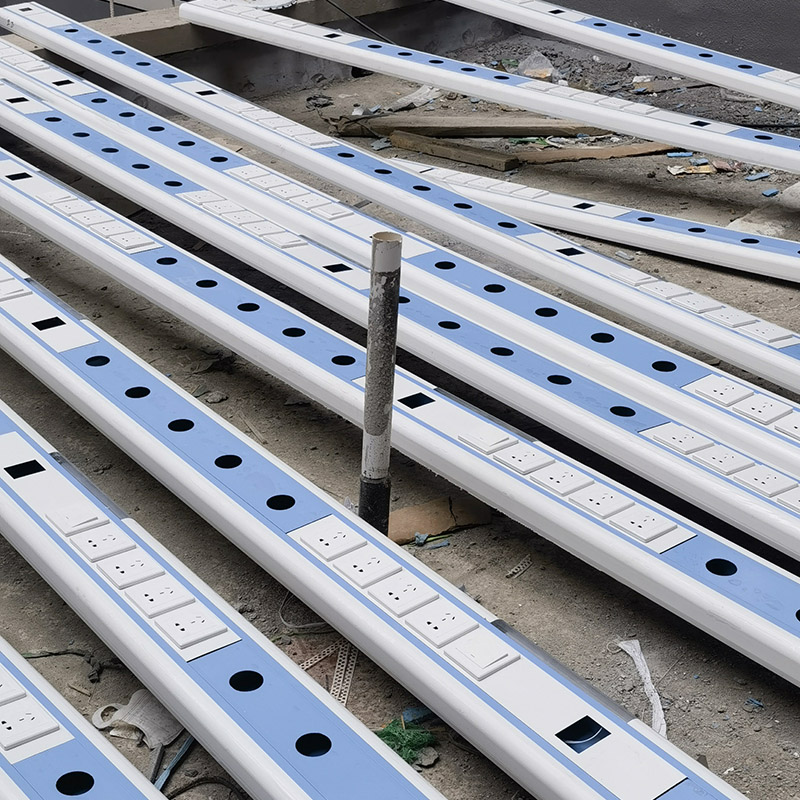

污物处理与终端：管道标注管径（如 “DN32”）与材质（如 “不锈钢”）；终端用 “○-” 符号表示，标注安装位置（如 “病房床头左侧”），并在负压罐后标注消毒装置（如 “紫外线消毒”）。

三、管路布局的绘制要点

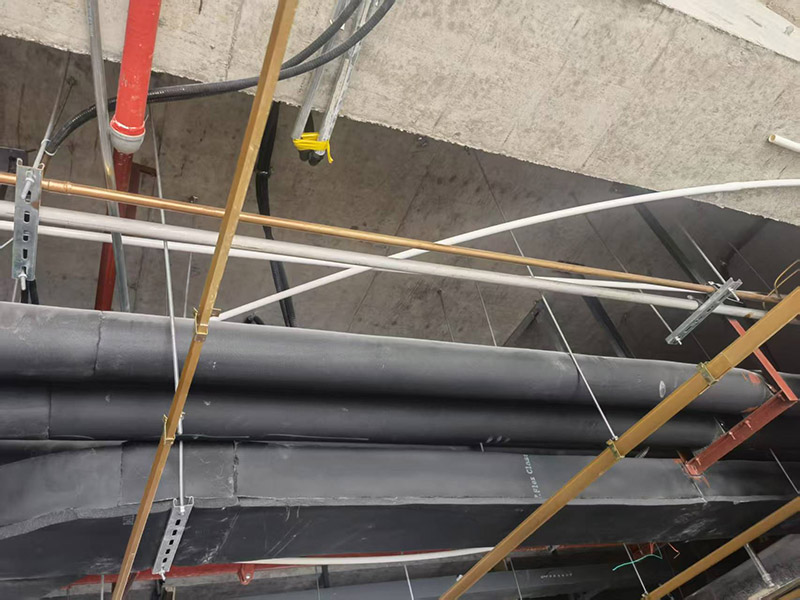

路径规划：管路绘制需沿建筑梁柱或管道井布局，标注与墙面、地面的距离（如 “距地面 2.5m”），避免穿越手术室手术区域、病房休息区等核心诊疗空间。

坡度与防护：负压管路需标注坡度（如 “≥3‰”），防止积液；供氧管路与电气线路绘制时保持安全距离（如 “≥0.5m”），并标注防护措施（如 “管道外包保温层”）。

四、绘制中的细节把控
压力监测点：在供氧主管道、负压罐出口处绘制压力表符号，标注监测范围（如 “供氧 0~1MPa”“负压 - 0.1~0MPa”），便于后期运行监控。
应急装置：在供氧与负压系统连接处，绘制应急切换阀符号，标注 “手动 / 自动切换”，并注明操作流程（如 “液氧中断时开启汇流排”）。

图例说明：文末附图例，统一符号含义（如 “阀门、终端、压力表”）与线型规则，确保施工、审核人员理解一致。

结语
供氧与负压系统绘制，如同吊兰修剪枝叶般，需精准把控每处细节，既要符合规范，又要贴合实际需求。通过清晰的组件标注、合理的管路布局与细致的细节处理，可为医用气体工程施工与后期运维提供可靠依据，*系统稳定运行。
